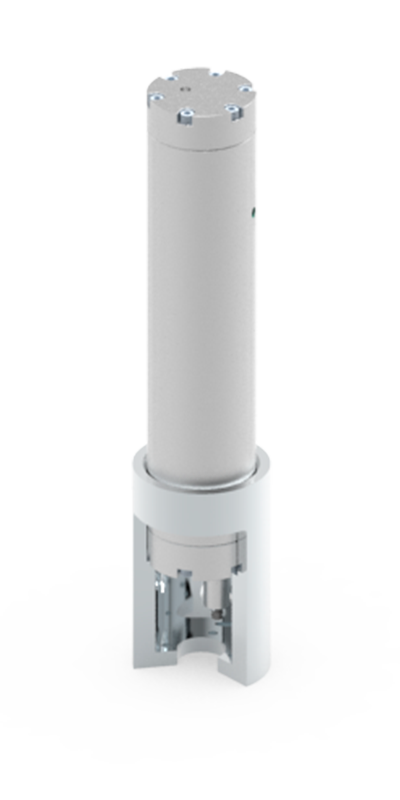

Phase Level Ultrasonic


El Phase Level Ultrasonic (PLU) se basa bajo el fenómeno acústico que permite identificar el cambio de fluido en el medio de propagación, por intermedio de la variación acústica. Este separador está diseñado para altas presiones y temperaturas, con un sistema de adquisición de datos que permite ver el volumen de fluido presente gracias a sus diferentes densidades, a través de la interfaz de MULTILAB.


APLICACIONES.


Este dispositivo permite el análisis óptimo de:


  • Permeabilidad y demás pruebas SCAL
  • Envejecimiento del núcleo


Diseñamos los separadores bifásicos/trifásicos para su uso en:


  • Equipos Core Flooding
  • Restaurador de Mojabilidad


PROCESO.


El volumen de fluido se determina mediante la comparación del tiempo de viaje del pulso enviado desde la interfaz del fluido y la onda recibida en un intervalo de tiempo. Esta señal se compara con la señal recibida por el punto de referencia, realizando así una calibración continua que permite al sistema determinar volúmenes precisos, incluso en situaciones de densidad variable, así como temperatura y presión. El proceso de adquisición comienza cuando el sistema de control inicia un pulso ultrasónico, transmitido desde el transductor. La energía ultrasónica se transmite al fluido en el buque: la onda primero encuentra el objeto de referencia (la distancia de la cara del transductor). Parte de la energía transmitida se refleja de vuelta al transductor ultrasónico y así se obtiene la separación.


VENTAJAS.


  • Aptos para soportar presiones de hasta 8.000 psi y temperaturas de 100 °C.
  • Alta disponibilidad de caudales y volúmenes.
  • Componentes en acero inoxidable 304L, así como acero inoxidable 316L o aleaciones especiales para aplicaciones con ambientes altamente corrosivos.


CARACTERÍSTICAS PRINCIPALES.


  • Cada separador está protegido contra presiones que exceden el límite operacional de los mismos.
  • Control externo mediante puerto de comunicación dual.
  • Salida compatible con software Interfaz RS-232 para control por computador o monitoreo de los parámetros de operación.
  • Conexiones roscadas NPT (desde 1/8" hasta 1/2") para instalar accesorios, instrumentación y facilidades.


CARACTERÍSTICAS TÉCNICAS.


Histéresis0.03 cc
Resolución0.095 cc
Temperatura Máxima de Funcionamiento100 °C (212 °F)
Presión Máxima de Funcionamiento8000 psi (550.5 bar)
Volúmen Total250 cc - 350 cc
Caudal Permitido0.005 ml/min - 25 ml/min
Material del EquipoAcero 304L, Acero 316L, Bronce, Hastelloy C-276, Titanium grado 5
Puertos de Entrada1/8", con conexión 1/8" NPT
Puertos de Salida1/8", con conexión 1/8" NPT




Nuestros productos tecnológicos MULTINDUSTRIAL ®  son la mejor solución para sus estudios de laboratorio y aplicaciones de campo, pues tenemos más de 20 años de experiencia en el sector de Oil & Gas. Si requiere de nuestra asesoría o tiene alguna necesidad específica, contáctenos, pues ofrecemos soluciones a medida para la satisfacción del cliente.
