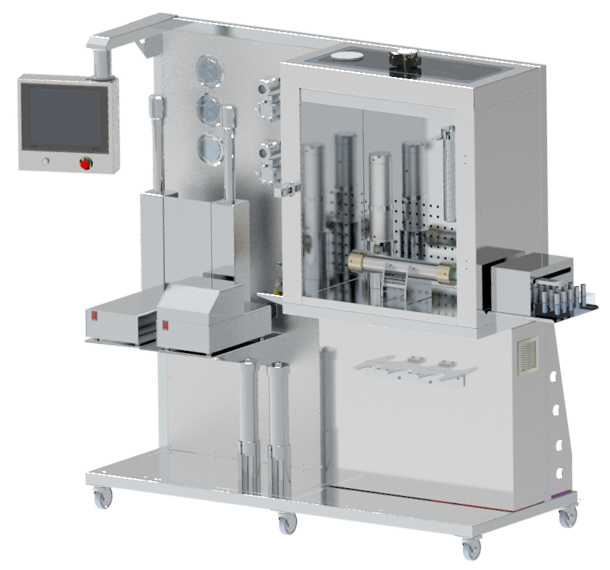

MULTINDUSTRIAL desarrolló un equipo automatizado Coreflooding para estudios de inundación de muestras de roca en condiciones de yacimiento, con el fin de determinar la permeabilidad absoluta, relativa, daños a la formación y demás interacciones fluido-roca.
El control en la inyección de los fluidos mantiene en equilibrio químico la interacción entre roca-aceite-salmuera; lo que lleva a conseguir curvas de permeabilidad más representativas y así mismo a predicciones realistas de la producción del yacimiento.
APLICACIONES
Diseñamos y fabricamos estos equipos para facilitar los procesos en los estudios coreflooding, con el fin de mejorar o ampliar la recuperación de petróleo. El Coreflooding cuenta con sistemas de overburden, backpressure, cilindros portadores de núcleos y acumuladores, calentamiento, cuantificación de efluentes, inyección de fluidos, adquisición de datos, entre otros; modificados a la medida por pedido del cliente.
PROCESO
Los fluidos son contenidos en cilindros de almacenamiento antes de la inyección. La circulación de estos es impulsada por una bomba MULTILAB de doble cilindro, mientras que se utiliza una bomba manual de un solo cilindro para mantener una presión de Overburden constante en el CORE HOLDER o porta muestras de tipo biaxial. El análisis de volúmenes es realizado por El PHASE LEVEL ULTRASONIC para la detección de interfaces líquido-líquido, además de contar con un sistema de control, monitoreo y adquisición de datos y software de control.
VENTAJAS
INFORMACIÓN ADICIONAL
Todas las señales son supervisadas por la interfaz MULTILAB programada para su análisis y la transmisión de alertas y/o alarmas en caso de falla sí el sistema sobrepasa los límites máximos de presión y temperatura establecidos.
CARACTERÍSTICAS TÉCNICAS
| Capacidad | 1 - 2 - 3 - 4 - 5 - 6 cilindros |
| Material del Equipo | Acero inox. 316L, Acero inox. 304L, Hastelloy C276 |
| Temperatura Máxima de Operación | 100 °C (212 °F) |
| Presión Máxima de Operación | 8000 psi |
| Rango de Inyección del Fluido | 0.005 mL/min – 25 mL/min |
| Dimensiones | Según especificado por el cliente |
| Sistema de Bombas | Confinamiento - manual / Backpressure - bomba de desplazamiento continuo MULTILAB |
| Diámetro del Núcleo | 1" / 1 - ½" / según especificado por el cliente |
| Material de Partes Mojadas | Acero 304L, Acero 316L |
| Disco Duro de Almacenamiento | 250 GB / 500 GB / 1000 GB |
| Memoria Extraíble DE | 4 GB / 8 GB / 16 GB / 32 GB |
| Sistema de Seguridad | Válvula de alivio, parada de emergencia por exceder límites de temperatura establecidos. |
Nuestros productos tecnológicos MULTINDUSTRIAL®? son la mejor solución para sus estudios de laboratorio y aplicaciones de campo, pues tenemos más de 20 años de experiencia en el sector de Oil & Gas. Si requiere de nuestra asesoría o tiene alguna necesidad específica, contáctenos, pues ofrecemos soluciones a medida para la satisfacción del cliente.
