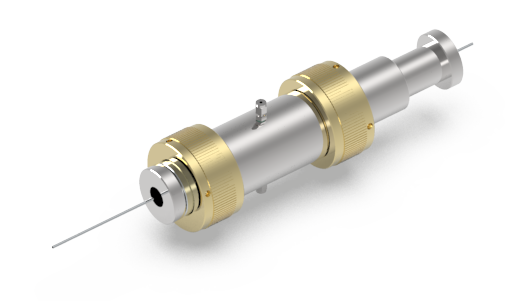

La gama de Cilindros Porta Núcleos - Core Holder MULTILAB se ha diseñado teniendo en cuenta la flexibilidad del usuario y la rentabilidad, por lo tanto, es la solución perfecta para sus experimentos petrofísicos en el análisis de la interacción fluido-roca. Este dispositivo permite simular las condiciones de yacimiento (presión y temperatura) en una berea o núcleo, permitiendo realizar el análisis de la interacción de fluido-roca. Este dispositivo es usado en el sector petrofísico para incrementar la recuperación de petróleo en pozos con procesos y parámetros específicos al medio poroso.
APLICACIONES
Diseñamos y fabricamos core holders para diferentes aplicaciones, como:
Ideal para procesos de laboratorio como:
PROCESO
La cámara del núcleo permite el montaje de núcleo o berea de una manera sencilla, para simular presiones de confinamiento axial y radial, eliminando las fugas en el sistema y tener control de las variaciones de presión en la inyección de fluido. Los diseños son variados y resisten una presión de hasta 10.000 psi y temperaturas de 250 °C.
Los Core Holder son sometidos bajo pruebas hidrostáticas para garantizar la confiabilidad y seguridad en operación. Debido a la alta presión de operación, estos dispositivos son fabricados a partir de barras redondas macizas, garantizando así la uniformidad del material, la inexistencia de cordones de soldadura y el espesor de pared adecuado para el proceso. Tenemos diferentes diseños y configuraciones normalizadas que pueden ser modificadas o personalizadas de acuerdo a la aplicación y a los requerimientos del cliente.
VENTAJAS
INFORMACIÓN ADICIONAL
DISEÑO Y CONSTRUCCIÓN
El cuerpo, los cabezotes y las tapas de los extremos se pueden usar con muestras de núcleos de diferentes longitudes simplemente adicionando extensiones entre el cabezote y el cono, aún manteniendo el confinamiento apropiado para las pruebas a condiciones de yacimiento, lo que da como resultado una matriz de versatilidad para el usuario. Las tapas de fabrican con un material de composición química diferente a la del cuerpo del cilindro, para evitar la excoriación debido al estrecho contacto entre materiales, además es diseñado con cara circular grafiada para mejor agarre manual. A través de los puertos NPT se inyecta presión al cilindro, estos puertos pueden ubicarse en los cabezotes, en el cuerpo del cilindro o en ambos componentes (cabezotes y cuerpo). Los diámetros de los puertos varían desde 1/8” NPT hasta 1/2” NPT. Las tapas tienen unos agujeros para la llave de ajuste, por medio de esta llave se ajustan las tapas al cuerpo. La llave es suministrada con el cilindro “Core Holder".
CARACTERÍSTICAS TÉCNICAS
| Código de Diseño | ASME VIII División 1 |
| Presión Operacional | 8000 psi (550.5 bar) |
| Temperatura de Funcionamiento | 100 °C (212 °F) |
| Diámetro de Núcleo | 8000 psi (550.5 bar) |
| Longitud Máxima del Núcleo | 250 cc - 350 cc |
| Conexiones | 0.005 ml/min - 25 ml/min |
ESQUEMA GENERAL - 1 FT LONGITUD.
ESQUEMA GENERAL - 1-1/2" LONGITUD.
Nuestros productos tecnológicos MULTINDUSTRIAL ® son la mejor solución para sus estudios de laboratorio y aplicaciones de campo, pues tenemos más de 20 años de experiencia en el sector de Oil & Gas. Si requiere de nuestra asesoría o tiene alguna necesidad específica, contáctenos, pues ofrecemos soluciones a medida para la satisfacción del cliente.
